SENTER Präzisions-Fehlerortungsgerät für Freileitungen

Wenn Sie für Ihr Unternehmen ein präzises Fehlerortungsgerät für Freileitungsleitungen benötigen, können Sie es gerne in unserem Werk kaufen. Als einer der führenden Hersteller dieser Art in China bieten wir Ihnen niedrige Preise und unübertroffene Dienstleistungen.

Durch die verteilte Wanderwellenfehlerortung werden Fehler, die durch ungenaue Leitungslängen, Wellengeschwindigkeitsabweichungen, Wanderwellendämpfung/-verzerrung und reflektierte/gebrochene Interferenzwellen verursacht werden, effektiv gemildert, wodurch die Ortungsgenauigkeit erheblich verbessert wird.

Auf beiden Seiten der Verwerfungslinie sind Überwachungsterminals installiert, um die ersten Wanderwellen zu erfassen, die an den beiden Punkten ankommen, und so eine doppelte Positionierung zu ermöglichen. Wie in Abbildung 1 dargestellt, sind die Punkte M und N Überwachungspunkte mit installierten Terminals. Am Punkt C zwischen M und N tritt ein Fehler auf. Die bei C erzeugte anfängliche Wanderwelle breitet sich mit der Geschwindigkeit v in Richtung beider Umspannwerke aus und erreicht M und N zu den Zeitpunkten \\(t_M\\) bzw. \\(t_N\\). Die Entfernung vom Fehlerpunkt zu jedem Überwachungspunkt wird mithilfe der Formeln 2-1 und 2-2 berechnet:

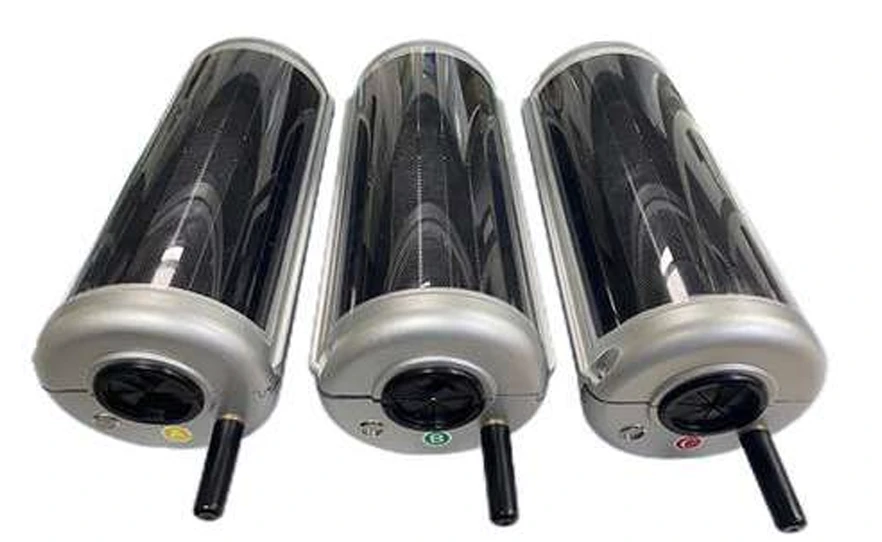

Das Präzisionsfehlerortungsgerät für Freileitungen besteht aus einer Hauptsteuereinheit (CPU-Modul), einer Hochgeschwindigkeitssignalerfassungseinheit, einem GPS/Beidou-Zeitsynchronisationsmodul, einem 4G-Kommunikationsmodul, einem Photovoltaik-Stromversorgungsmodul, einem Energieverwaltungsmodul und anderen Komponenten. Es sammelt Fehlerwanderwellensignale, zeichnet präzise Zeitstempel auf und übermittelt Daten über das 4G-Modul in Echtzeit an das System-Backend.

Installation

Live--Installation (kein Stromausfall erforderlich)

Ein Gerätesatz pro Installationspunkt

Jeder Satz umfasst drei Ortungsgeräte, die auf den Phasen A, B und C installiert sind, um Fehlerwellenformen zu erfassen und Daten zur Analyse und präzisen Fehlerortung an das Backend zu übertragen

Das System-Backend unterstützt die Datenspeicherung, -verarbeitung und -analyse. Ausgestattet mit einem 4G-Global-Kommunikationsmodul überträgt das Gerät Daten drahtlos an das Backend. Durch Backend-Analyse und Algorithmen ermöglicht es die Online-Überwachung von Freileitungen und die genaue Fehlerortung. Das auf einer B/S-Architektur basierende Backend wird auf Cloud-Servern bereitgestellt und bietet dedizierten Benutzerbereich. Benutzer können jederzeit und überall über das Internet oder eine mobile APP auf die Überwachungssoftware zugreifen, um den Betriebsstatus der Leitung anzuzeigen.

Aktuelle Überwachung

Sehen Sie sich installierte Fehlerortungsgeräte und Überwachungsdaten über Such- und Abfragefunktionen in der Datenverwaltungsoberfläche an.

Fehleralarm

Das System unterstützt die Konfiguration benutzerspezifischer-GIS-Karten basierend auf -Standortbedingungen. Betreiber können über das Kontrollzentrum oder einen Webbrowser auf die Überwachungsoberfläche zugreifen, um den Betriebsstatus von Freileitungsverteilungsleitungen in Echtzeit anzuzeigen. Wenn ein Fehler auftritt, markiert das System die Fehlerlinie, zeigt ein Alarm-Popup mit dem Fehlerort an und sendet automatisch SMS-Benachrichtigungen an das zuständige Betriebs- und Wartungspersonal.

Anzeige der Ereigniswellenform

Zeigen Sie transiente Wanderwellenwellenformen an, die von Fehlerortungsgeräten erfasst wurden, aus der Double-Ended-Ereignisliste. Wellenformdaten spiegeln den Leitungsbetriebsstatus und Fehlerortdetails wider.

Alarmaufzeichnungen

Das System lokalisiert automatisch Fehlerpunkte und sendet Benachrichtigungen per SMS oder APP-Push an das Betriebs- und Wartungspersonal, was die tägliche Überwachung und Wartung erleichtert. Über die Suchfunktion in der Alarmliste können historische Fehlerdaten gefiltert werden.
